TK Audio T500

Es wurde schon oft beschrieben, zum Beispiel in meinem Artikel über die Systemerdung hier in diesem Blog, dass Unterschiede im Erdungspotential zwischen HiFi-Komponenten die Integrität der in einem System verarbeiteten und ausgetauschten Musiksignale beeinträchtigen. In audiophilen Anlagen wird daher viel Mühe und Geld in die Angleichung der Massepotentiale investiert. In diesem Zusammenhang ist es wichtig zu verstehen, dass an allen HiFi-Komponenten Erdungspotenziale vorhanden sind, auch wenn kein zusätzlicher "Erdungsdraht" im Netzkabel vorhanden ist, da bei Wechselspannung die heiße Phase gegen einen Nullleiter (= Erde) schwankt. Das gilt für die Betriebsspannung ebenso wie für die Signalmasse. Im Inneren eines jeden HiFi-Gerätes ist es üblich, eine Art Sternerdung zu verwenden, um die Potentiale zu harmonisieren, entweder durch die Konstruktion der Platine (z.B.: Dynaco PAS-4 Vorverstärker) oder durch direkte Verkabelung (z.B.: B&K ST140 Verstärker). Die sternförmige Erdung funktioniert jedoch genauso gut zwischen Hi-Fi-Geräten (z. B.: Audioplan PowerStar-Verteiler).

Die meisten audiophilen Hörer ziehen es jedoch vor, die Massepotentiale zu harmonisieren, indem sie von einer gemeinsamen Masse ausgehen und die Netzstecker jedes zusätzlichen Geräts durch A/B-Hörvergleiche aufeinander abstimmen. Für einen Gitarristen wird die richtige Spannung jeder Saite durch Hören bestimmt. In ähnlicher Weise verändern sich Tonalität und Homogenität einer HiFi-Anlage, wenn sie mit einer nicht optimalen Erdung zwischen den Geräten zu kämpfen hat. Audiophile legen Wert darauf, unbelasteten Klang zu hören, einfach weil es für ihre Ohren wichtig ist. Wenn ein System klanglich unausgewogen ist und es ihm an Transienten, Dynamik usw. mangelt, kann es die Emotionen des Hörers nicht auf die gleiche Weise ansprechen, ist nicht fesselnd zu hören und wird bald durch andere Freizeitbeschäftigungen ersetzt werden. Audiophiles Zubehör - so überflüssig es einem Außenstehenden auch erscheinen mag - dient vor allem einem gemeinsamen Zweck: der klanglichen Integrität.

Nachdem wir nun schon seit einigen Jahren den Weg des audiophilen Hörens beschritten haben, haben wir - durch mehrfache Verbesserungen - unsere Systeme so gut wie möglich eingestellt und eine Ausgewogenheit von Klangfülle und musikalischen Details erreicht, die bei Hi-Fi-Systemen selten zu finden ist. Dies war das Ergebnis ausgereifter Produkte, die sorgfältig so eingestellt waren, dass die Musiksignale auf der Grundlage harmonisierter Massepotentiale frei fließen konnten. Es wurden nur die besten Materialien und Kabelkonstruktionen verwendet, um ein höchst erfreuliches Ergebnis zu erzielen. Als mein Freund und audiophiler Kollege Luigi seinen TK Audio T500 Trenntrafo vorbeibrachte, konnte ich mir daher nicht vorstellen, dass ein Aspekt unserer Anlage noch davon profitieren könnte. Der Klang unserer Anlage war bereits auf einem Niveau, das ich nie für möglich gehalten hätte. Da mein Projekt jedoch 'Explorations in Audio' heißt, hatte ich keine andere Möglichkeit, als es selbst herauszufinden.

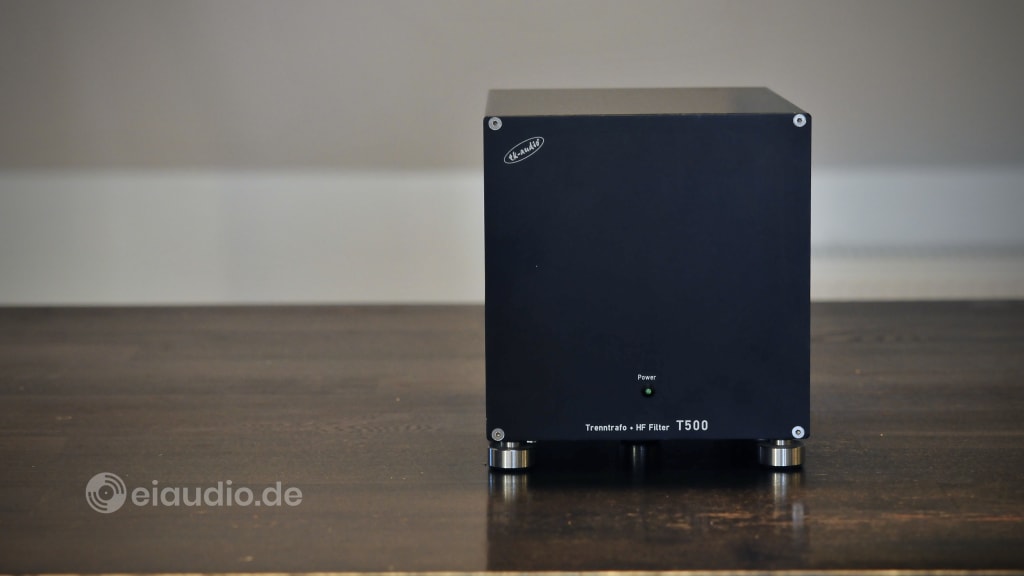

Bevor ich mit den Hörtests begann und diesen Bericht schrieb, trug ich die schwarze 12 kg schwere Box die Treppe zu unserem Studio hinauf, um die Fotos zu machen. Der T500 schien aus einem einzigen Metallblock gemeißelt worden zu sein. Er gab nicht das geringste Geräusch von sich, als ich ihn aufhob, die Treppe hinaufschleppte oder ihn auf unserem Holztisch abstellte. Das überraschte mich irgendwie und machte mir sofort Lust, unter die Haube zu schauen. Was ich dort fand, waren ein großer Trenntransformator, einige sehr solide Drähte mit hochwertigen Anschlüssen und eine kleine Platine, auf der die HF-Filtereinheit untergebracht war. Das Innere des Gehäuses war mit zwei Arten von nicht-resonanten Absorbern ausgestattet, und sowohl der Transformator als auch die Platine wurden von stabilen Metallbolzen gehalten. Mir wurde klar, dass der Hersteller TK Audio viel Zeit in die Entwicklung und Ausführung dieses Geräts investiert hatte, um die bestmögliche Lösung für sein Produkt zu finden, obwohl die Produktionszahlen für spezialisierte Audioanwendungen dieser Art relativ gering sind. Viele dieser High-End-Audioprodukte stammen von findigen Audiophilen, die Lösungen für sich selbst bauen.

Ich beschloss, meine Hörtests mit dem T500 auf unserer Martin Logan-Anlage im Haupthörraum durchzuführen, da unsere elektrostatischen Lautsprecher in der Lage waren, selbst die kleinsten Veränderungen in den Musiksignalen aufzudecken. Und da Plattenspieler symmetrische und im Grunde passive Geräte sind, dachte ich, dass sie am unempfindlichsten gegenüber Änderungen der Netzspannung sein müssten. Soweit ich wusste, diente die Stromversorgung eines Plattenspielers in erster Linie dazu, den Motor, das Stroboskoplicht und die Motorelektronik anzutreiben, während das Musiksignal durch magnetische Induktion in einem Spulendraht erzeugt und dann vom Tonabnehmer über das Tonarmkabel zum Vorverstärker übertragen wurde. Ich wüsste nicht, wie ein Trenntransformator in diesem Szenario von Vorteil sein könnte, es sei denn, es gäbe ein Erdungspotential vom Motor und der Elektronik zum Plattenteller, in diesem Fall könnte die Nadel als Erdungsbrücke zum Tonarm dienen. Die Konstrukteure von Plattenspielern werden sich wahrscheinlich über meine Überlegungen lustig machen. Wenn Sie also mehr über das Erdungspotential von Plattenspielern wissen, können Sie gerne einen Kommentar hinterlassen.

Ich habe das System zunächst mit unserem Sansui SR-525-Plattenspieler als Quelle angehört und dabei Malias Album "The Garden of Eve" gespielt. Aus praktischen Gründen habe ich mich auf die ersten beiden Songs des Albums "Hope" und "Last Show" konzentriert. Diese spezielle LP hatte erst vor kurzem ihre Magie entfaltet, nachdem ich das externe Netzteil unseres Restek V1-Vorverstärkers mit dem Audioplan PowerCord S aufgerüstet hatte. Der Sansui war, wie alle anderen Komponenten unserer Anlage, an einen Audioplan PowerStar-Verteiler einer frühen Generation angeschlossen. Nachdem ich mich erneut mit dem trägen Klang des Albums vertraut gemacht hatte, schloss ich den TK Audio T500 an die Steckdose an, in der der Plattenspieler gestanden hatte, und verband den Stecker des Plattenspielers mit dem 230-Volt-Ausgang des T500. Zu meiner Überraschung bemerkte ich einen leichten Anstieg der Intensität, wobei jede Instrumentennote einen exakten Abschluss erhielt, vergleichbar mit der Möglichkeit, an der Seite eines Regentropfens entlang zu sehen, wo er endet. Eine solche Plastizität hatte ich bei unserem Plattenspieler noch nicht erlebt, und beim Hin- und Herschalten zwischen den Anschlussarten bemerkte ich eine Zunahme der Dynamik, die die Musik etwas lauter und durchdringender erscheinen ließ. Die Musik hatte eine neue Dringlichkeit und Klarheit. Auch die Kanaltrennung schien sich verbessert zu haben.

Das Drehen des T500-Steckers in der Steckdose verschob die tonale Balance nach oben und wirkte sich negativ auf das natürliche Timbre von Malias Stimme aus. Ich empfand diese Veränderung als ziemlich unangenehm für die Ohren und machte mir eine mentale Notiz, dass die Polarität bei Trenntransformatoren (mit HF-Filtermodulen) eine Rolle spielt. Ich war neugierig, ob auch die Erdung in Verbindung mit solchen Transformatoren eine Rolle spielt, und steckte das Netzkabel des T500 in eine benachbarte Steckdose. Obwohl die Leistung immer noch recht solide war, ging ein Teil der klanglichen Ausgewogenheit verloren, ähnlich wie bei der Umkehrung des Steckers. Der Klang wurde übermäßig dumpf, wenn die Polarität in der entfernten Steckdose geändert wurde. Daraus schloss ich, dass auch Trenntransformatoren in die sternförmige Erdung des Systems einbezogen werden sollten und dass man den Stecker in beide Richtungen gedreht hören sollte. Unseren CD-Player habe ich noch nicht an der T500 getestet, aber ich werde diesen Artikel immer wieder ergänzen, falls dies zu weiteren Erkenntnissen oder einem ganz anderen Ergebnis führen sollte.

Über TK Audio

TK sind die Namensinitialen eines deutschen Ingenieurs, der es sich zur Aufgabe gemacht hat, eine kleine Serie von hochwertigen Netzfiltern und Audiokabeln für die lokale audiophile Gemeinde zu entwickeln. Ein engagiertes Audiogeschäft mit Sitz in Frankfurt verglich diese mit anderen auf dem Markt erhältlichen Produkten und beschloss, ihm einen größeren Auftrag zu erteilen, um sie an die eigenen Kunden zu vertreiben. Leider stellte der Ingenieur selbst kurz darauf die Produktion ein und zog sich vom Markt zurück, als er feststellte, dass seine Filter und Kabel Gegenstand eines "Glaubenskrieges" waren und in öffentlichen Foren immer wieder von der "Kabel-don't-matter"- und "Das-ist-alles-Schlangenöl"-Gemeinde beschimpft und angegriffen wurden. Die hervorragenden Produkte, die im Umlauf geblieben sind, sind in der Community bis heute sehr begehrt. Die Marke TK ist nicht zu verwechseln mit dem Audiomodulhersteller TK Audio aus Schweden.

Technische Daten

• Typ: Trenntransformator
• Abmessungen: (B) 16,5 cm x (T) 24,0 cm x (H) 18,5 cm
• Übertrager: Michael Riedel, Deutschland
• Betriebsspannung: 230 V bis 230 V
• Belastbarkeit: 500 W / 2,17 A
• Gewicht: 12,2 kg
• Ort der Herstellung: Deutschland
• Baujahr: 2013
